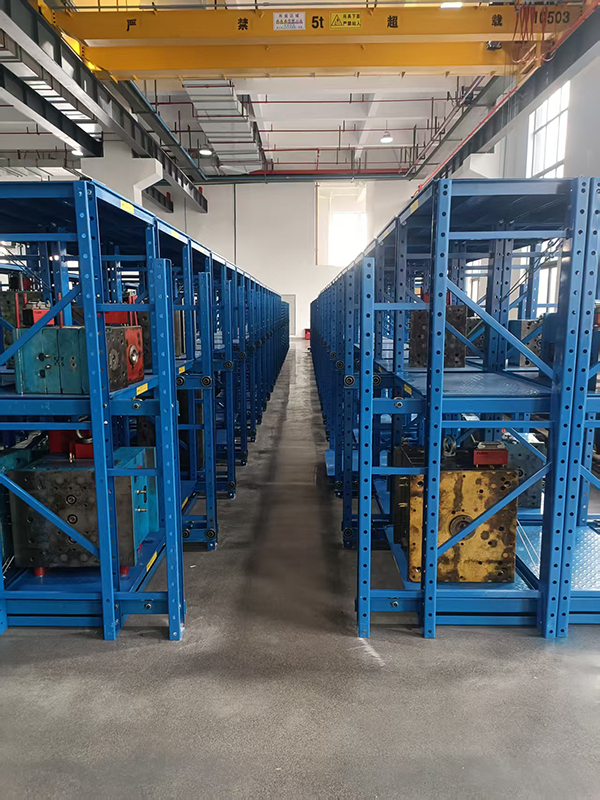

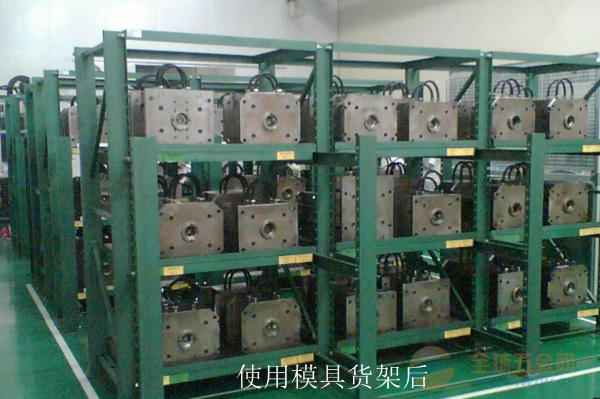

重型模具貨架是一種貨架，簡稱模具貨架,模具架。主要存放各種模具物品，重型模具貨架根據裝載能力的要求，可分為輕型模具貨架和重型模具貨架。可在架子頂部安裝移動式起重車，以方便模具的提升。重型模具貨架采用重型貨架作為整體結構，在貨架立柱上安裝導軌和抽屜托盤。

重型模具貨架生產工藝：

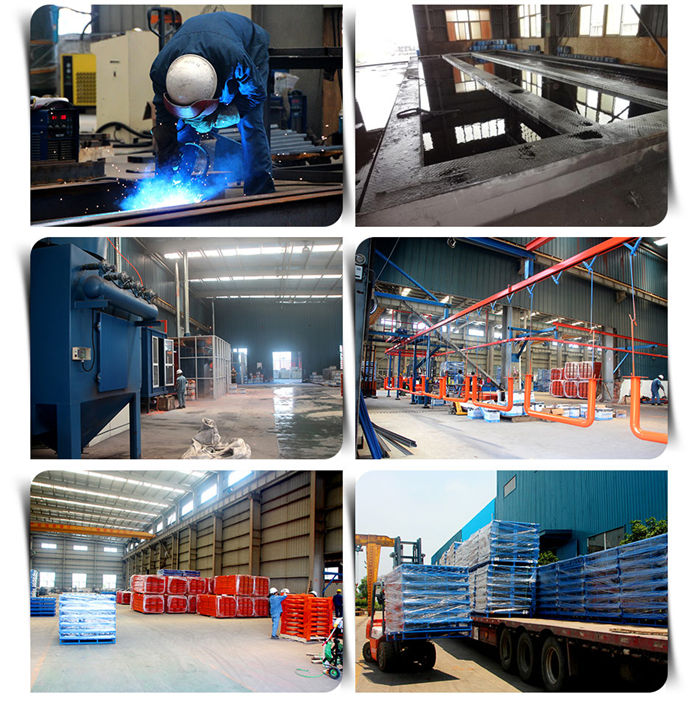

           重型模具貨架由立柱和拉桿組成。導槽安裝在立柱上。上下兩部分用橫梁連接固定。然后將抽屜托盤安裝在導向槽中。限位銷和導軌在上部，最終鋪設鐵板。廠房內無行車時，也可在重型模具貨架柱上搭設天軌和起重機，并可安裝手動或電動葫蘆。天軌選用抱焊橫梁。在整體完成后，所有部件經過拋丸、除油、除銹和噴塑處理。

           1、組合裝配，主要由立柱、導槽、抽屜層、拉桿、定位銷等組成，采用螺栓連接，結構穩定，安全可靠，一般成排使用。

           2、抽屜盤主要由滑道和抽屜盤組成。抽屜盤由矩形管、彎曲件、焊接結構和鋼板組成。每個導軌由上下兩個軸承固定。它能在導槽中自由滾動，阻力小，容易拉出抽屜。

           3、為了安全起見，設計了定位銷和限位銷，以保證抽屜板拉出時的安全。

           4、重型模具貨架承重為800kg-1200kg/層。

           5、重型模具貨架占用空間小，承重大，分類具體，操作簡單。

           6、重型模具貨架還可以在貨位式貨架的橫梁上作為抽屜托盤，節約了成本，使結構更加穩定。

           規格：L3100*D1200*H2000mm（3格4層=12抽盤）

           承重：800-1200kg/抽屜板，全部承重10-14.4t

           原材料：立柱用槽鋼10#，拉桿用40*40方通,抽屜底盤用50*50角鐵,面板用2.5mm厚鋼板,滑槽用4mm鋼板折邊，軸承用進口6404型拉出，可拉出65%的抽屜板。

           顏色：環保綠,藍色

重型模具貨架特點：

           1、可根據客戶要求定制重型抽屜式模座規格。

           2、技術參數：柱選用10槽鋼，柱斜采用25*25方通。

           3、抽屜板支架為40*80平板，抽屜板為2.5mm鋼板。

           4、滑動槽由6毫米鋼板彎曲而成。

           5、軸承6404#

           6、顏色可定制
